Calico 알아보기
Calico 이해하기
💡 KANS 스터디
CloudNet에서 주관하는 KANS(Kubernetes Advanced Networking Study)으로 쿠버네티스 네트워킹 스터디입니다. 아래의 글은 스터디의 내용을 기반으로 작성했습니다.스터디에 관심이 있으신 분은 CloudNet Blog를 참고해주세요.

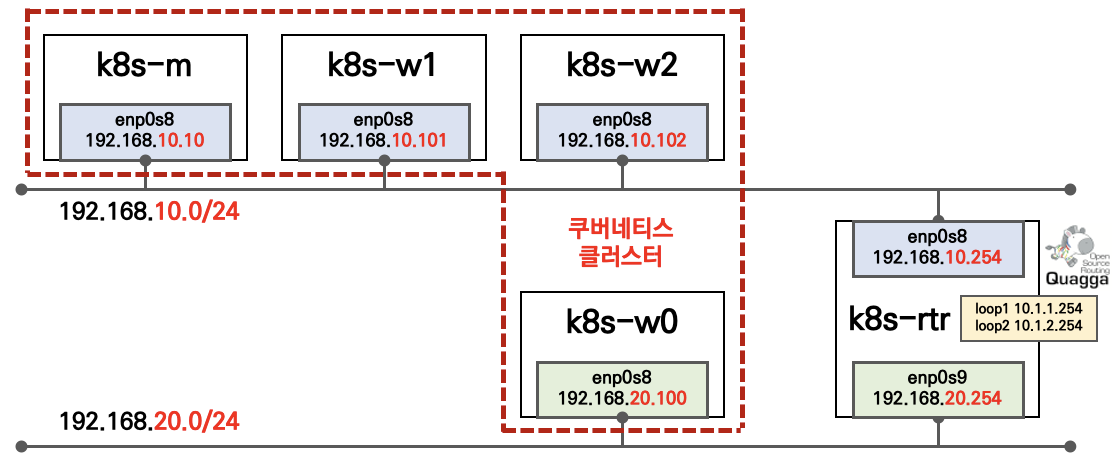

실습환경
AWS에서 ec2 x 4ea, Calico 네트워크 모드 테스트를 위해 워커 노드 하나는 별도의 서브넷에 구성한다.
**(AWS는 내부 라우터가 있기에, BGP↔라우터 연동 실습은 진행불가)
스터디에서 제공해주신 CloudFormation 파일은 아래에서 확인할 수 있고 주요 특이점은 아래와 같습니다.
- Calico가 k8s v1.31에 대한 stables이 확인되지 않아, v1.30으로 진행
- Calico Default에서 기본 IPv4 pool CIDR 변경함
1
curl -O https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/kans/**kans-3w.yaml**
Calico란
GitHub에 나와있는 설명을 보면, Tigera에 의해 생성되고 관리되고 있는 CNI 프로젝트이다. 현재 가장 널리 사용되고 있는 솔루션으로 166개국에서 매일 8백만 개 이상의 노드에서 사용되고 있다고 한다.
*Tigera는 컨테이너 네트워킹 보안을 전문으로 하는 기업이고 Calico 기반 Cloud 서비스와 EnterPrise 서비스를 제공한다.

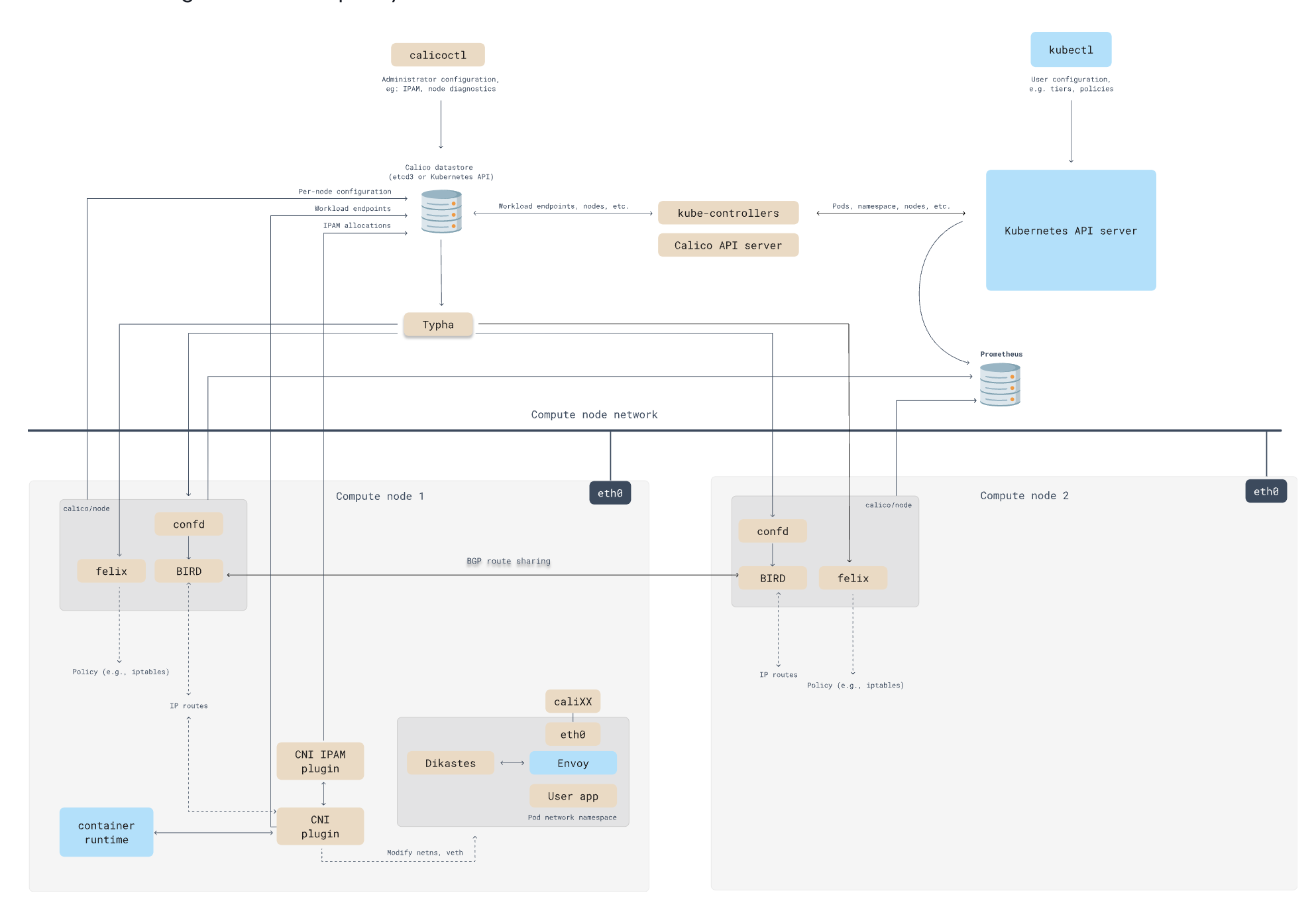

아키텍처
그림 출처: https://docs.tigera.io/calico/latest/reference/architecture/overview
Component
주요 요소들을 간단히 정리하면 아래와 같다.
- Bird(오픈소스 라우팅 데몬): 자기 노드의 파드 CIDR을 BGP 라우팅을 통해 다른 노드들에게 광고함
- Bird는 죽기전에도 신호를 날려 다른 노드에게 알려준다.
- Felix: Bird를 통해 파악한 다른 노드의 파드 CIDR을 호스트 라우팅 테이블에 업데이트 (iptables)
- Confd: calico 설정, BGP 설정 변경이 Bird에 적용해주는 역할
- calico datastore: Calico 관련 정보 저장
- calico-IPAM: IPAM(IP address management)이다. k8s 내장 IPAM을 사용하지 않고 별도 IPAM을 사용한다.
- calico-kube-controllers: calico 동작 관련 감시(watch)

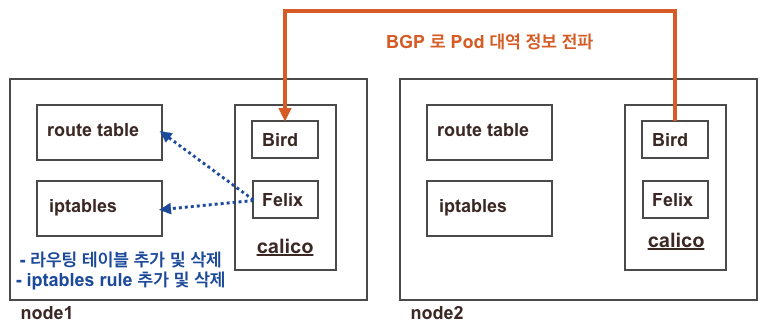

*Calico에서 라우팅 테이블을 업데이트하는 과정에 대한 그림입니다.
실습 진행
CloudFormation YAML을 배포한다.
1
aws cloudformation deploy --template-file kans-3w.yaml --stack-name mylab --parameter-overrides KeyName={자신의 key} SgIngressSshCidr=$(curl -s ipinfo.io/ip)/32 --region ap-northeast-2
배포 후 k8s-m에 해당되는 ec2에 ssh로 접속한다.
1
ssh -i {key 경로} ubuntu@{k8s-m public ip}
설정이 완료되었으면, calicoctl 명령어를 통해 현재 정보를 확인한다.

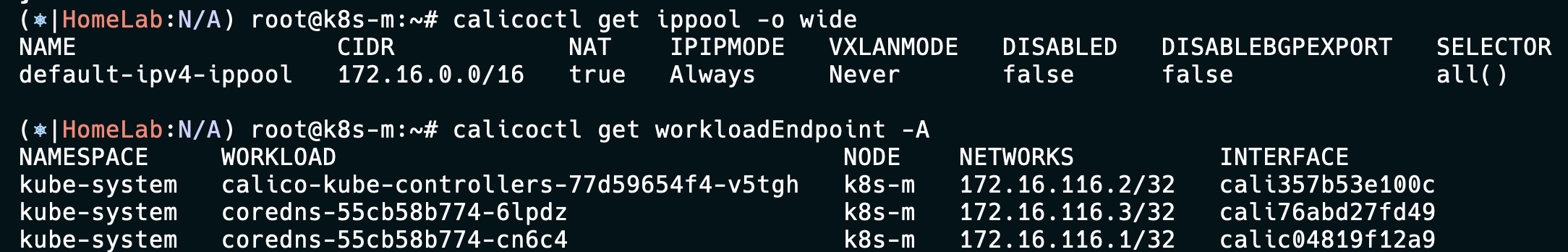

아래의 사진과 같이 IPIPMODE와 Pod CIDR을 확인할 수 있다.
datastore
datastore로 kubernetes를 사용한다는 것은 kubernetes api와 연결하여 CRD 형식으로 etcd에 저장한다는 표현이다. 반면 etcd를 사용한다는 말은 etcd 클러스터와 직접 연결하여 설정을 key-value 형식으로 저장한다.
현재는 kubernetes 모드이니 CRD를 조회하면 아래와 같이 나온다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
k get crd
NAME CREATED AT
bgpconfigurations.crd.projectcalico.org 2024-09-15T11:25:53Z
bgpfilters.crd.projectcalico.org 2024-09-15T11:25:53Z
bgppeers.crd.projectcalico.org 2024-09-15T11:25:53Z
blockaffinities.crd.projectcalico.org 2024-09-15T11:25:53Z
caliconodestatuses.crd.projectcalico.org 2024-09-15T11:25:53Z
clusterinformations.crd.projectcalico.org 2024-09-15T11:25:53Z
felixconfigurations.crd.projectcalico.org 2024-09-15T11:25:53Z
globalnetworkpolicies.crd.projectcalico.org 2024-09-15T11:25:53Z
globalnetworksets.crd.projectcalico.org 2024-09-15T11:25:53Z
hostendpoints.crd.projectcalico.org 2024-09-15T11:25:53Z
ipamblocks.crd.projectcalico.org 2024-09-15T11:25:53Z
ipamconfigs.crd.projectcalico.org 2024-09-15T11:25:53Z
ipamhandles.crd.projectcalico.org 2024-09-15T11:25:53Z
ippools.crd.projectcalico.org 2024-09-15T11:25:53Z
ipreservations.crd.projectcalico.org 2024-09-15T11:25:53Z
kubecontrollersconfigurations.crd.projectcalico.org 2024-09-15T11:25:53Z
networkpolicies.crd.projectcalico.org 2024-09-15T11:25:53Z
networksets.crd.projectcalico.org 2024-09-15T11:25:53Z
etcd 모드로 설정하는 법은 여기를 참고하면 된다.
IPAM
CNI 요구사항 중에 하나는 IPAM이다. 여기서 calico에 IPAM을 확인한다.
calicoctl을 통해 ipam 설정을 확인할 수 있다.
1
2
3
4
5
6
7
8
9
10
calicoctl ipam show --show-blocks
+----------+-----------------+-----------+------------+--------------+
| GROUPING | CIDR | IPS TOTAL | IPS IN USE | IPS FREE |
+----------+-----------------+-----------+------------+--------------+
| IP Pool | 172.16.0.0/16 | 65536 | 7 (0%) | 65529 (100%) |
| Block | 172.16.116.0/24 | 256 | 4 (2%) | 252 (98%) |
| Block | 172.16.158.0/24 | 256 | 1 (0%) | 255 (100%) |
| Block | 172.16.184.0/24 | 256 | 1 (0%) | 255 (100%) |
| Block | 172.16.34.0/24 | 256 | 1 (0%) | 255 (100%) |
+----------+-----------------+-----------+------------+--------------+
이것은 k8s 내부 IPAM 정보와 다르다. 위에서 언급했듯이 calico는 별도의 IPAM 플러그인을 사용한다.
1
2
kubectl get node k8s-m -o json | jq '.spec.podCIDR'
"172.16.0.0/24"
물론 내부 local IPAM 플러그인을 사용할 순 있는데, 현재 어떤 플러그인을 사용하는 지 아래 명령어를 통해 알 수 있다.
1
2
3
4
root@k8s-m:~# cat /etc/cni/net.d/10-calico.conflist | jq '.plugins[0].ipam'
{
"type": "calico-ipam"
}
파드 하나 생성 후 iptables 확인

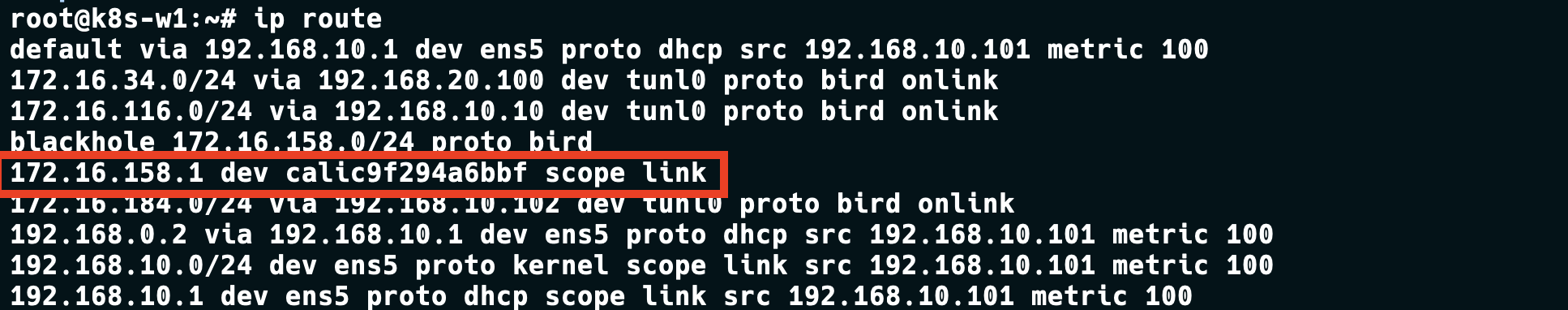

파드를 하나 생성하고 network interface 정보를 확인한다.
아래와 같이 chain하나가 생성되고, chain하나당 아래와 같은 iptables 설정이 생긴다.
1
2
3
4
5
6
7
8
9
10
11
iptables -v --numeric --table filter --list cali-tw-calic9f294a6bbf
Chain cali-tw-calic9f294a6bbf (1 references)
pkts bytes target prot opt in out source destination
0 0 ACCEPT all -- * * 0.0.0.0/0 0.0.0.0/0 /* cali:gdGCd7pAItfwyTLA */ ctstate RELATED,ESTABLISHED
0 0 DROP all -- * * 0.0.0.0/0 0.0.0.0/0 /* cali:JPvEc7l-QoWNA6WQ */ ctstate INVALID
0 0 MARK all -- * * 0.0.0.0/0 0.0.0.0/0 /* cali:JBLdNQgG6AU0aBoD */ MARK and 0xfffcffff
0 0 cali-pri-kns.default all -- * * 0.0.0.0/0 0.0.0.0/0 /* cali:FxDPE7nrp1ZsAMQa */
0 0 RETURN all -- * * 0.0.0.0/0 0.0.0.0/0 /* cali:VQd-z8yw78VeSlXp */ /* Return if profile accepted */
0 0 cali-pri-ksa.default.default all -- * * 0.0.0.0/0 0.0.0.0/0 /* cali:_3kBlEdzM5JBdsV3 */
0 0 RETURN all -- * * 0.0.0.0/0 0.0.0.0/0 /* cali:zQmrLF4vo1Sil_cI */ /* Return if profile accepted */
0 0 DROP all -- * * 0.0.0.0/0 0.0.0.0/0 /* cali:D-XKZRe8N6NYhdLa */ /* Drop if no profiles matched */
정리
여기서는 Calico의 아키텍처와 요소들에 대해 살펴봤다.
- Calico는 Bird를 통해 각 노드마다 호스트에 위치한 파드의 IP 대역을 다른 노드들에게 알려준다.
- 별도의 IPAM을 사용한다.
- Datastore로는 CRD를 이용하여 kubernetes API를 통해 저장한다. (etcd에 직접 저장할수도 있다.)
