Docker Network

Posted
By Dongbee 5 min read

KANS 스터디 1주차 Docker Network

💡 KANS 스터디
CloudNet에서 주관하는 KANS(Kubernetes Advanced Networking Study)으로 쿠버네티스 네트워킹 스터디입니다. 아래의 글은 스터디의 내용을 기반으로 작성했습니다.

스터디에 관심이 있으신 분은 CloudNet Blog를 참고해주세요.

네트워크 모델

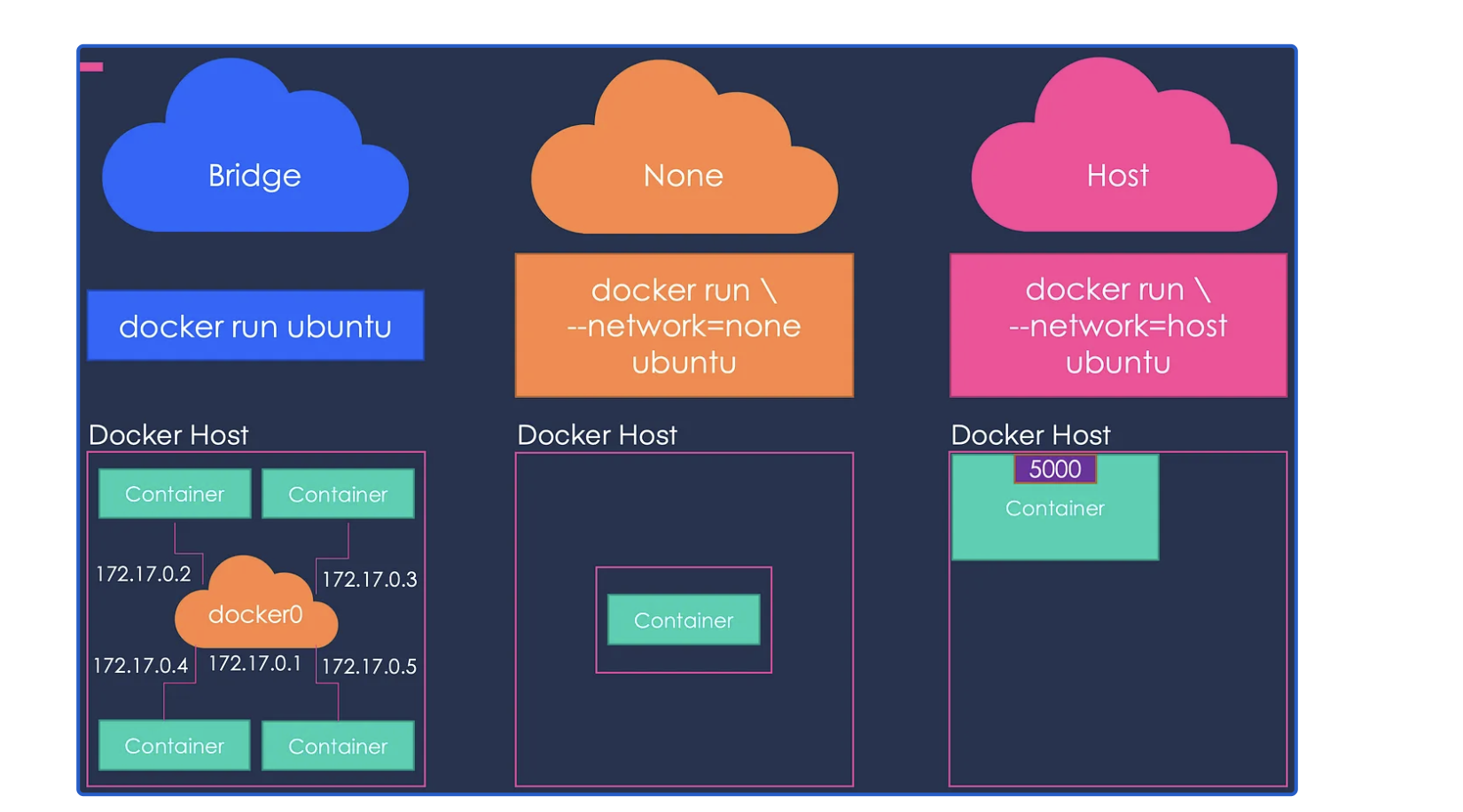

Docker 컨테이너에서 사용할 수 있는 다양한 종류의 네트워크 구성을 구현하는 데 사용된다. 주요 네트워크 모델은 아래와 같이 크게 3가지로 나뉜다.


출처: https://towardsdatascience.com/docker-networking-919461b7f498

브릿지(Bridge)

컨테이너의 기본 네트워크이다. 브리지 네트워크는 일반적으로 애플리케이션이 독립 실행형 컨테이너에서 실행되고 통신해야 할 때 사용된다. docker-proxy를 통해 호스트와 연결되며 통신이 필요하다면 port 포워딩이 필요하다.

호스트(Host)

독립 실행형 컨테이너의 경우, 컨테이너와 Docker 호스트 간의 네트워크 격리를 제거하고 호스트의 네트워킹을 직접 사용하기도 한다.

실습

이제 아래에서 실습을 통해 네트워크 모델을 이해한다.

  • Docker 명령어를 통해 네트워크 상태를 확인한다.
1
2
3
4
5

$ docker network ls
NETWORK ID     NAME             DRIVER    SCOPE
0e144c808e77   bridge           bridge    local
ecb6e5e600e9   host             host      local
c6576295ec03   none             null      local
  • 호스트 모드의 컨테이너를 생성한다.
1
2

docker run -d -it --network host --name nginx-host nginx:latest
989b802ec50db95915b896e0d6e2ab4f6a47ab46c215dc482e0e08460827a05b
  • 네트워크 설정을 확인합니다. 호스트 모드인 것을 확인할 수 있다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

docker inspect nginx-host | jq '.[].NetworkSettings'
{
  "Bridge": "",
  "SandboxID": "03e7f113e7d9d82f82e8827fdff6707229f293f442628d5c6b25ac160bc3eb30",
  ...
  "Networks": {
    "host": {
      "IPAMConfig": null,
      "Links": null,
      "Aliases": null,
      "NetworkID": "ecb6e5e600e95fc47e2eacccf704eca1b5ec92ba8b4758a9ce630f5548af8a93",
      "EndpointID": "",
      "Gateway": "",
      "IPAddress": "",
      "IPPrefixLen": 0,
      "IPv6Gateway": "",
      "GlobalIPv6Address": "",
      "GlobalIPv6PrefixLen": 0,
      "MacAddress": "",
      "DriverOpts": null
    }
  }
}

**호스트 모드이기에, 별도의 포트포워딩 없이 호스트에서 접근할 수 있다.**

1
2
3
4
5
6
7
8
9
10
11
12
13
14

$ curl localhost
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
...
<p><em>Thank you for using nginx.</em></p>
</body>
</html>
  • 다음 실습을 위해 컨테이너를 삭제한다.
1
2
3
4

$ docker stop nginx-host
nginx-host
$ docker rm nginx-host
nginx-host

[Docker 네트워크는 컨테이너를 브릿지 형태로 연결합니다. 아래의 실습을 통해 이를 직접 확인한다.]

  • 브릿지 모드의 컨테이너를 두개 생성한다.
1
2
3
4

$ docker run -d -it --name nginx01 nginx:latest
3c68bb36cf6f3f7065cdc7632851933c25f35d9017dfc02aaff45b2c86b8df7b
$ docker run -d -it --name nginx02 nginx:latest
ef3202dc76a839e010a69a68b77dea140151389da57de9efe585ea9ba6ca4d8b
  • 아래의 명령어를 통해 브릿지 내용을 확인한다. 두개의 컨테이너가 추가된 것을 볼 수 있다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

docker network inspect bridge | jq '.[].Containers'
{
  "3c68bb36cf6f3f7065cdc7632851933c25f35d9017dfc02aaff45b2c86b8df7b": {
    "Name": "nginx01",
    "EndpointID": "01c055ac87ac5aac2e2fc962748ba223f486e3e41fccc6cc46df25664e8ba7a1",
    "MacAddress": "02:42:ac:11:00:05",
    "IPv4Address": "172.17.0.5/16",
    "IPv6Address": ""
  },
  "ef3202dc76a839e010a69a68b77dea140151389da57de9efe585ea9ba6ca4d8b": {
    "Name": "nginx02",
    "EndpointID": "2cf03bbf147c855f31c044e251e16f4ed722a934f87c92e2ce9f54ba52babeaf",
    "MacAddress": "02:42:ac:11:00:06",
    "IPv4Address": "172.17.0.6/16",
    "IPv6Address": ""
  },
	...
}
  • 이제 위의 IP를 바탕으로 두 컨테이너 통신을 시도한다. 통신이 정상적으로 이뤄지는 것을 볼 수 있다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

$ docker exec -it nginx01 curl 172.17.0.6
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
...
$ docker exec -it nginx02 curl 172.17.0.5
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
...
Docker, Network
KANS CloudNet Kubernetes Network KANS#1
